उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | स्वत: हटना लपेटो मशीन,गर्मी सिकुड़ने मशीन |
||
|---|---|---|---|

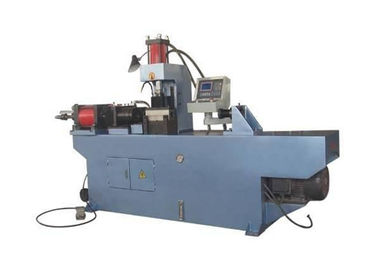

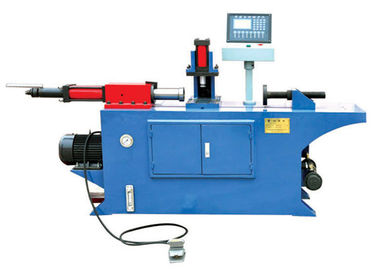

ऑटो हाइड्रोलिक पाइप सिकुड़ने की मशीन, हीट सिकोड़ें टयूबिंग लपेटें मशीन
त्वरित विस्तार से:
1. प्रकार: ट्यूब बनाने वाले यंत्र डिवर्जिंग
2. मॉडल संख्या: पीएस -38 बी
3 में उपयोग किया जाता है: पीएस -38 बी-प्रकार की मशीन में कमी के कारण एक ही सिर को सिकुड़ने वाला ट्यूब छेद होता है जिससे प्रत्येक बार दो पाइप उत्पादन होता है, जिससे उत्पादन क्षमता में सुधार होता है।
नहीं। | नाम | तकनीकी पैमाने | यूनिट |
1 | क्षमता की अधिकतम कमी: | Φ38 × 2 ए 3 | |
2 | हटना ट्यूब की अधिकतम लंबाई: | 110 | |
3 | एक कमी के लिए समय: | 4 ~ 6 | एस |
4 | स्ट्रोक क्लैंपिंग: | 70 | |
5 | नियंत्रण शक्ति स्रोत: | 110V | |
6 | मोटर: | 4 4 | किलोवाट |
7 | तेल पंप: | P214PR01DT | |
8 | तेल पंप निर्वहन मात्रा: | 14 | एल / मिनट |
9 | सिस्टम दबाव: | 12 | एमपीए |
10 | तेल टैंक क्षमता: | 90 | एल |
1 1 | तेल | 32 # हाइड्रोलिक तेल (सर्दी) 46 # हाइड्रोलिक तेल (ग्रीष्मकालीन) | |
12 | मशीन आकार | 2500 × 660 × 1360 | मिमी |
13 | मशीन वजन: | 800 | किलोग्राम |
उत्पाद वर्णन
विदेशी उन्नत प्रौद्योगिकी की शुरूआत के आधार पर, मशीन के पीएस सीरीज हाइड्रोलिक स्वचालित कमी, कंपनी ने इन नए उत्पादों को विकसित किया। मशीन पीएलसी, हाइड्रोलिक चालित, संवाद प्रकार ऑपरेशन द्वारा नियंत्रित है। इलेक्ट्रिकल और हाइड्रोलिक घटकों को आयात किया जाता है। मजबूत यादों के परिणामस्वरूप, पीएलसी नियंत्रण कोई संपर्क नहीं, मशीन बेहतर गुणवत्ता, अधिक स्थिर, संचालित करने में आसान है, और मशीन के संचालन को पूरा करने के लिए व्यावसायिक और तकनीकी कर्मियों की जरूरत नहीं है। मोबाइल पेडल स्विच शुरू, स्टॉप, स्टॉप और त्वरित तीन कार्यों, उच्च सुरक्षा, मैन्युअल / स्वचालित, एक बार / दो बार, लचीला विकल्प के साथ शुरू करें। मशीनिंग आकृतियों में अंतराल खंड, लंबी, पूर्वाग्रह, वर्ग, रैंप एक्सटेंशन, वी-प्रकार, नियमित बहुभुज आदि शामिल हैं, जो अलग-अलग मोल्ड को हटाना ट्यूब, फ्लोरिंग, डन टंडन, और अन्य आंतरिक और बाहरी निकला हुआ किनारा ट्यूब अंत के उत्पादन की आवश्यकताओं को पूरा करने के लिए प्रतिस्थापन के साथ , सममित बहुभुज उद्घाटन कोहनी, कोहनी और अन्य फ्लैट मोल्ड प्रतिस्थापन लचीला उत्पादन के लिए तेज़, अधिक सुविधाजनक और आसान।
मशीन की पीएस -38 बी-टाइप में कमी एक एकल सिर है, जो हर समय दो पाइप उत्पादन करने के लिए ट्यूब छेद सिकुड़ती है, उत्पादन दक्षता में काफी सुधार।
सिद्धांत परिचय
मशीन का मुख्य भाग ट्रांसमिशन मैकेनिज्म, क्लिप फीडिंग मैकेनिज्म, टेटिलिक और हाइड्रोलिक सिस्टम्स के होते हैं। । काम करते समय, मशीन मोटर चालित पंप से घूमता है, दबाव के तेल की आपूर्ति करने के लिए, पीएलसी से दिए गए आदेशों के साथ प्रत्येक सोलनॉइड वाल्व को चालू और बंद करने के लिए नियंत्रित करता है, ताकि प्रत्येक सिलेंडर एक निश्चित क्रम में कार्रवाई कर सके और नियमितता को मोड़ ले सके पाइप ताकि प्रत्येक सिलेंडर पाइप के अंत के निर्माण के उद्देश्य को प्राप्त करने के लिए, कार्य के शासन के साथ और ढालना की कार्रवाई के तहत एक निश्चित क्रम में काम करता है।
पीएस-बी श्रृंखला सिकुड़ ट्यूब मशीन संचालन और प्रक्रियाएं
1, ईंधन टैंक, 1/2 पैमाने से कम नहीं के तेल मानक
2,380 वी बिजली आपूर्ति चालू है;
3, "हाइड्रोलिक स्टार्ट" बटन दबाएं, प्रारम्भिक काम, पंप शुरू किया जाता है (पंप रोटेशन को नोट करें), दबाव को समायोजित करें: मैन्युअल चुटकी दबाएं, बैक क्लिप, रिटर्न के दौरान किसी एक बटन को रिलीज न करें, प्रेशर गेज से पता चलता है सिस्टम दबाव, इस बिंदु पर रोटेशन हैंडल को समायोजित करने के लिए दबाव राहत वाल्व, ई दबाव को 10 एमपीए के बारे में वांछित दबाव में समायोजित किया जाता है, पाइप विरूपण प्रतिरोध पर निर्भर करता है, बहुत अधिक नहीं होना चाहिए, तापमान वृद्धि और हाइड्रोलिक भागों से तेज़ी से पहनने से बचें ।
4. स्वचालित आपरेशन से पहले, जांच लें कि चयनित स्विच सही है या नहीं, स्ट्रोक की कमी सही है या नहीं। पहला परीक्षण चलाने के बाद, सुरक्षा सुनिश्चित करने के लिए लोड ऑपरेशन।
सुरक्षा सावधानियां
1, एक निश्चित क्षैतिज सतह पर मशीन रखें और अंशांकन स्तर, मशीन स्थिर है
2, 1/2 या अधिक में हाइड्रोलिक तेल लक्ष्य की स्थिति को बनाए रखने के लिए उपयोग करने से पहले तेल के स्तर की जांच करें।
3, मोटर रोटेशन की जांच करें, जैसे कि रोटेशन त्रुटि, कृपया शक्ति तारों को समायोजित करें
4, जब राज्य मशीन स्वचालित रूप से, इनपुट डेटा की सटीकता की पुष्टि करें।
5, जब मशीन ऑपरेटिंग है, सुरक्षा, हाथ, शरीर, जैसे क्रिया क्षेत्र के पास, निषिद्ध है।
6, लोगों को मशीन ऑपरेशन समर्पित होना चाहिए, और ऑपरेटर को आपातकालीन रोकें बटन के दायरे में पहुंचने और खड़े होने में सक्षम होना चाहिए।
7, मशीन पर आधारित होना चाहिए।
8, जब मिट्टी को हटा दें, तो बिजली बंद कर देना चाहिए।
9, कृपया तेल को नियमित रूप से ईंधन भरें।
10, मशीन और पर्यावरण को साफ रखें
11, धूल, प्रवाहकीय कणों और एसिड और अन्य स्थानों में काम करने की अनुमति नहीं है
