लंबाई लाइन के लिए मानक कटौती, गर्म 6 8m 14M के लिए हल्के स्टील प्रकाश ध्रुव मशीन लुढ़का

त्वरित विवरण:



नाम	उत्पाद अन्य नाम	ब्रांड का नाम	सीएमसी
लाइट पोल के लिए कट टू लेंथ लाइन	डेकोइलर, स्टील का तार काटने की मशीन, काटने, प्रकाश ध्रुव के लिए काटने की मशीन; शंकु काटने की मशीन	विशेषता	पारंपरिक कट टू लेंथ के साथ हमारी लाइन अलग है, आप सीढ़ी के आकार की शीट प्राप्त कर सकते हैं जिसमें एक तरफ छोटी और एक तरफ बड़ी चौड़ाई है
काटने की क्षमता	मोटाई में 2-6 मिमी लंबाई में 12000 मिमी चौड़ाई में 800-1600 मिमी	उपयोग औद्योगिक	स्ट्रीट लाइट पोल औद्योगिक





विवरण:



तकनीकी मापदण्ड

1. सामग्री की मोटाई: Q235A हॉट रोल्ड माइल्ड स्टील के लिए 2mm-6.0mm;

2. सामग्री की चौड़ाई:800-1600mm

3. स्टील कॉइल का वजन: अधिकतम 20 टन

4. स्टील कॉइल का आंतरिक व्यास: Φ500mm-Φ750mm

5. समतल करने की गति: 5- 15 मीटर / मिनट

6. समतल रोलर्स की संख्या: 13

7. लेवलिंग रोलर्स व्यास: 160mm

8. पैमाने के लिए लंबाई सीमा: 2000 ~ 12000 मिमी आवश्यकताओं के अनुसार।

10. लंबाई काटने की सहनशीलता: ± 15 मिमी (8 मीटर लंबाई प्लेट पर आधार)

11. मुख्य लेवलिंग मोटर पावर: 37 किलोवाट (कुल लगभग 65 किलोवाट)

12. मशीन के लिए चौड़ाई क्षेत्र: लगभग 7000 मिमी





आवेदन:



यह एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई वाली स्टील प्लेट पाने के लिए लाइट पोल मटेरियल अनकॉइलिंग, लेवलिंग, कटिंग, स्क्रेप एज स्लीटिंग और टेंपर स्लीटिंग प्रोसेस के लिए है।





विशेष विवरण



1. स्टील कॉइल लोडिंग डॉली कार:

ऊपर और नीचे: हाइड्रोलिक

क्षैतिज चलती: मोटर चालित

अधिकतम भार भार: 15 टन

2. हाइड्रोलिक डबल-हेड अम्ब्रेला टाइप डेकोयलर:

सहित: मोटर चालित भुगतान, मोटर, रेड्यूसर,

चेन सिस्टम घुमाने के लिए शिफ्ट लेता है।रोटेशन की दिशा दक्षिणावर्त और वामावर्त हो सकती है।

खुला और बंद: हाइड्रोलिक

अधिकतम भार भार: 15 टन

3. हाइड्रोलिक गाइडिंग-प्रेसिंग, फावड़ा-सिर, चुटकी और फीडिंग डिवाइस:

यह स्टील कॉइल के सिर को फीडिंग यूनिट में ले जाने के लिए है, स्टील कॉइल को ढीला होने से बचाने के लिए हाइड्रोलिक अप और प्रेस।

दो रोलर्स का रोटेशन सामग्री को स्लीटिंग यूनिट को किनारे करने के लिए खिलाता है।ऊपर रोलर ऊपर और नीचे: हाइड्रोलिक

4. मिडिल रोलिंग वे वर्कटेबल: 4M

5. लेवलिंग यूनिट: (दो प्रकार के प्रकार),

सहित: गति समायोज्य मोटर, रेड्यूसर, गियरबॉक्स।

लेवलिंग रोलर गर्मी उपचार, 40 सीआर से निपटते हैं।एचआरसी48

ऊपर और नीचे रोलर कुल 13. (1 जोड़ी पिंच रोलर सहित)

अप रोलर बेस का अप और डाउन मूवमेंट मोटर द्वारा वर्म सिस्टम के माध्यम से संचालित होता है।

यह लंबाई मापने की इकाई के साथ है:

घुमाया गया एन्कोडर सिस्टम को नियंत्रित करने और निश्चित लंबाई को नियंत्रित करने के लिए लंबाई संकेत भेजता है।

नोट: विकल्प: व्यक्तिगत मार्गदर्शक इकाई के साथ फोर ले टाइप लेवलिंग यूनिट।

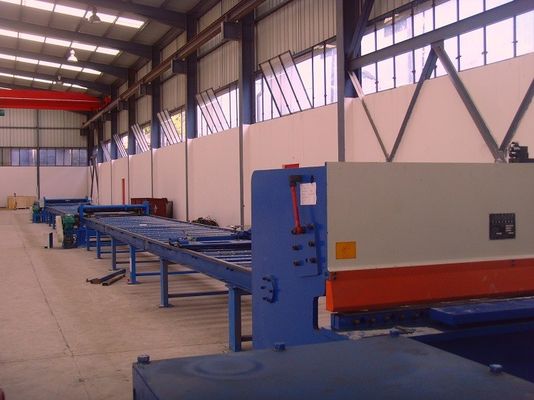

6. काटने की मशीन:

सहित: हाइड्रोलिक स्विंग बीम कतरनी Q12Y-6 * 2000।

7. डबल एज स्लीटिंग यूनिट।

यह लाइट पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए हॉट रोल्ड स्टील प्लेट के खुरचने वाले किनारे को काटने के लिए है।

यह स्टील शीट को काटने के लिए रोलिंग शीयरिंग सिद्धांत पर आधारित है।स्लिटिंग यूनिट के सामने एक डॉली है।यह सीधे काटने को नियंत्रित करने के लिए है।अलग-अलग आकार की लाइट पोल शीट के लिए अलग-अलग चौड़ाई पाने के लिए स्लीटिंग ब्लेड की स्थिति को बदलकर।

समेत :

रेल के साथ सहायक तालिका

क्लैंपिंग शीट डॉली, एक पीस

मोटर और गियर बॉक्स के साथ डबल ब्लेड टाइप एज स्लीटिंग यूनिट।

8. टेपर स्लीटिंग यूनिट

टेपर स्लीटिंग मशीन स्टील शीट को काटने के लिए रोलिंग शीयरिंग सिद्धांत पर आधारित है।स्लिटिंग यूनिट के सामने एक डॉली है।यह टेपर कटिंग डिग्री को नियंत्रित करने के लिए है।टेपर स्लिटिंग रेट को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर।

समेत :

रेल के साथ सहायक तालिका

क्लैंपिंग शीट डॉली, एक पीस

मोटर और गियर बॉक्स के साथ सिंगल ब्लेड टाइप एज स्लीटिंग यूनिट।

9. तैयार टेपर शीट के लिए बॉल टाइप सपोर्ट टेबल

10. विद्युत प्रणाली:

केंद्रीय नियंत्रण तालिका।

पीएलसी, एसी ड्राइवर इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि की सुविधा होती है, जो मापने की सटीकता और चलने की गति को प्रभावी ढंग से नियंत्रित कर सकती है।

11. हाइड्रोलिक सिस्टम:

हाइड्रोलिक पावर 25L / मिनट

सहित: हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, संयुक्त, नरम पाइप, हार्ड पाइप और इतने पर।





हमारे कट टू लेंथ और अन्य में क्या अंतर है?



लंबाई में पारंपरिक कटौती सिर्फ स्टील के तार को चादरों में काटती है।लेकिन हमारा विशेष रूप से प्रकाश पोल के लिए डिज़ाइन किया गया है, यह स्टील के कॉइल को शीट में काट सकता है, लेकिन साथ ही, यह शीट को एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई, सीढ़ी के आकार के समान काट सकता है।





ग्राहकों के साथ संचार



ए: इस मशीन द्वारा शीट को एक तरफ छोटी चौड़ाई और एक तरफ बड़ी चौड़ाई शीट के साथ कैसे काटें?

बी: सबसे पहले, एक डबल एज स्लीटिंग यूनिट है, यह लाइट पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए हॉट रोल्ड स्टील प्लेट के स्क्रैप किनारे को काटने के लिए है, और फिर हम स्टील शीट को 2 टुकड़ों में काटने के लिए अपनी टेपर स्लीटिंग यूनिट का उपयोग कर सकते हैं। एक तरफ छोटी और एक तरफ बड़ी चादर के साथ।स्लिटिंग यूनिट के सामने एक डॉली है।यह टेपर कटिंग डिग्री को नियंत्रित करने के लिए है।टेपर स्लिटिंग रेट को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर।



ए: लंबाई में कटौती के लिए हमारे पास कितने मॉडल हैं?

बी: हमारे पास तीन प्रकार हैं, 6X1600-12 मीटर (अधिकतम काटने की लंबाई 12 मीटर है), 6X1600-14 मीटर (अधिकतम 14 मीटर) और 6X1600-16 मीटर (अधिकतम 16 मीटर)



ए: आपकी गुणवत्ता गारंटी अवधि कब तक है?

एक वर्ष।और जब मशीन ग्राहक कार्यशाला में आएगी, तो हम इंजीनियर को कमीशनिंग मशीन पर भेजेंगे और प्रशिक्षण देंगे।लेकिन साथ ही, ग्राहक अपने इंजीनियर को डिलीवरी से पहले अध्ययन करने के लिए हमारी कार्यशाला में जाने दे सकते हैं।





3. बुनियादी जानकारी



उत्पत्ति का स्थान:	चीन
ब्रांड का नाम:	सीएमसी
मॉडल संख्या:	6X1600



4. ट्रेडिंग क्लॉज



न्यूनतम आदेश मात्रा:	1 सेट
कीमत:	बातचीत
पैकेजिंग विवरण:	धातु फूस
डिलीवरी का समय:	80-90 दिन
भुगतान की शर्तें:	पूर्व कार्य/एफओबी शंघाई/सीआईएफ
बिक्री के बाद सेवा	हम इंजीनियर को ग्राहक कार्यशाला में इंस्टॉलेशन, कमीशनिंग और प्रशिक्षण देने के लिए भेजेंगे
